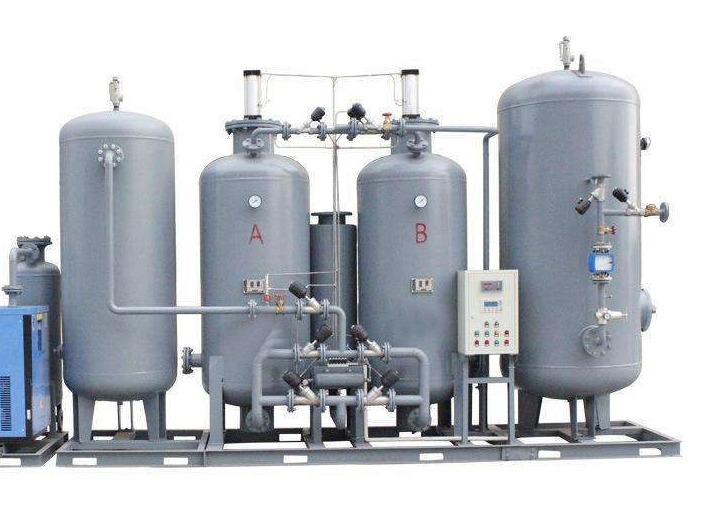

PSA統合窒素発電機 1〜8バーN2マシン

PSA高純度窒素発生装置一体型機器

PSA酸素発生装置は、吸着剤として5Aゼオライト分子篩を使用しています。5Aゼオライト分子篩の結晶はケージ構造をしており、発達した虫穴があります。虫穴には強力な陽イオンと酸素陰イオンがあり、強い極性を持つ分子篩を構成していますが、酸素と窒素は無極性分子です。酸素と窒素が5A極性分子篩を通過すると、酸素と窒素は極性分子の影響下で誘導双極子を生成します。窒素が生成する誘導力は、酸素よりもはるかに大きいです。その後、窒素は5Aゼオライト分子篩に優先的に吸着され、分子篩の固相に濃縮され、酸素は非固相に濃縮されます。これが結果として得られる酸素です。

一方、5A分子篩は、圧縮すると窒素の吸着量が増加し、減圧すると減少するという特徴があります。したがって、窒素は5Aゼオライト分子篩を圧縮することによって吸着され、それを減圧することによって篩から脱着させることができます。
この方法で、酸素を生成することができます。

PSA酸素窒素発生装置のプロセス特性:
(1) PSA窒素酸素製造装置は、空気源の幅広い適用、高い製品純度、シンプルなプロセス、高い自動化度、低い運転コストなどを特徴としています。
(2) 圧縮空気浄化モジュールは長寿命で、交換とメンテナンスが容易です。
(3) 窒素製造装置の出口流量は大きく、出口圧力を設定範囲内で調整できます。
(4) 生産状況に応じていつでも開閉できます。
(5) psaを通じて窒素純度>99.99%を達成でき、窒素浄化装置は必要ありません。
(6) 窒素浄化装置を追加：水素化浄化！炭素浄化を追加すると、合格製品ガスの純度は99.9995%以上に達する可能性があります。

窒素PSA発生装置の仕様

1. 窒素容量：2〜1000Nm3/h。

2. 窒素純度：90％、99％、99.5％、99.9％、99.99％、99.999％...

3. 窒素発生装置からの窒素圧力：1〜7bar。

動作原理
酸素および窒素発生装置は、P.S.A.（圧力スイング吸着）の動作原理に従って構成されており、分子篩が充填された少なくとも2つの吸着器で構成されています。吸着器は、圧縮空気（事前に油、湿度、粉末を除去するために浄化されています）によって交互に交差され、窒素または酸素を生成します。圧縮空気が通過する容器がガスを生成している間、もう一方は、以前に吸着されたガスを大気圧に放出することによって自己再生します。このプロセスは周期的に繰り返されます。発生器はPLCによって管理されます。
